kvmを使った仮想環境構築(CentOS8.4)
更新日：2021/12/18
KVMを使った仮想化サーバーを作ります
手順については、RHELのマニュアルを参考にやってみました(https://access.redhat.com/documentation/ja-jp/red_hat_enterprise_linux/8/html/configuring_and_managing_virtualization/index)。
これを書くにあたり、用意したPCのマザーボードとCPUは以下の通りです。
・マザーボード → ASUSTeK ROG STRIX B560-I GAMING WIFI （NICもオンボのものを使用。ドライバを用意しなくとも認識します。WIFIは未使用。）
・CPU → Corei5-11400
必要なソフトウェアをインストールする
まずはvirtモジュールをインストールします（仮想化に必要な色々なプログラムがインストールされます）。
[root@localhost /]# dnf module install virt
次に、「virt-install」と「virt-viewer」をインストールします（こっちはmodule指定じゃなくて、単品のソフトウェアインストールなので注意）。
[root@localhost /]# dnf install virt-install virt-viewer
必要なソフトウェアのインストールが終わったら、libvirtdのサービスを開始します。
statusで表示すると、以下の用に出てきます。
また、is-enabledで、OS起動後、自動起動するようになっているのかチェックしてみましたが、自動起動するようになっていました。
[root@localhost /]# systemctl start libvirtd ←インストール直後は起動していないので、手動で起動させる [root@localhost /]# systemctl status libvirtd ● libvirtd.service - Virtualization daemon Loaded: loaded (/usr/lib/systemd/system/libvirtd.service; enabled; vendor preset: enabled) Active: active (running) since Sat 2021-10-09 17:21:56 JST; 2s ago Docs: man:libvirtd(8) https://libvirt.org Main PID: 35834 (libvirtd) Tasks: 19 (limit: 32768) Memory: 58.3M CGroup: /system.slice/libvirtd.service tq 2079 /usr/sbin/dnsmasq --conf-file=/var/lib/libvirt/dnsmasq/default.conf --leasefile-ro --dhcp-script=/usr/libexec/libvirt_leaseshelper tq 2080 /usr/sbin/dnsmasq --conf-file=/var/lib/libvirt/dnsmasq/default.conf --leasefile-ro --dhcp-script=/usr/libexec/libvirt_leaseshelper mq35834 /usr/sbin/libvirtd --timeout 120 10月 09 17:21:56 localhost.localdomain systemd[1]: Starting Virtualization daemon... 10月 09 17:21:56 localhost.localdomain systemd[1]: Started Virtualization daemon. 10月 09 17:21:56 localhost.localdomain dnsmasq[2079]: read /etc/hosts - 2 addresses 10月 09 17:21:56 localhost.localdomain dnsmasq[2079]: read /var/lib/libvirt/dnsmasq/default.addnhosts - 0 addresses 10月 09 17:21:56 localhost.localdomain dnsmasq-dhcp[2079]: read /var/lib/libvirt/dnsmasq/default.hostsfile [root@localhost /]# systemctl is-enabled libvirtd ←OS起動時にサービスの自動起動するかを確認。enabledと返ってくるので、自動起動する。 enabled
環境のチェックと、警告の対応
仮想化サーバーとして使えるか、チェックするコマンド「virt-host-validate」を実行します。
以下が、実行してみた結果です。
[root@localhost /]# virt-host-validate QEMU: 確認中 for hardware virtualization : 成功 QEMU: 確認中 if device /dev/kvm exists : 成功 QEMU: 確認中 if device /dev/kvm is accessible : 成功 QEMU: 確認中 if device /dev/vhost-net exists : 成功 QEMU: 確認中 if device /dev/net/tun exists : 成功 QEMU: 確認中 for cgroup 'cpu' controller support : 成功 QEMU: 確認中 for cgroup 'cpuacct' controller support : 成功 QEMU: 確認中 for cgroup 'cpuset' controller support : 成功 QEMU: 確認中 for cgroup 'memory' controller support : 成功 QEMU: 確認中 for cgroup 'devices' controller support : 成功 QEMU: 確認中 for cgroup 'blkio' controller support : 成功 QEMU: 確認中 for device assignment IOMMU support : 成功 QEMU: 確認中 if IOMMU is enabled by kernel : 警告 (IOMMU appears to be disabled in kernel. Add intel_iommu=on to kernel cmdline arguments) QEMU: 確認中 for secure guest support : 警告 (Unknown if this platform has Secure Guest support)
「if IOMMU is enabled by kernel」に警告があるので、こちらについては対応します。
「for secure guest support」に表示されている警告は、IntelのCPUを使っているサーバーだと無条件に表示される警告なので無視してOK（virt-host-validateのソースを見てきました。Intel製CPUならチェック処理をしないで、無条件でこの警告がでる実装になっていました）。
「if IOMMU is enabled by kernel」の警告の対応をしていきます。
この警告は、単純に、IOMMUが有効になってないので出ているだけでです。
IntelのCPUの場合「VT-d」という名前の機能で、ハードウェア支援が用意されています（10年ぐらい昔のCPUだと無い気がする）。
これを有効にするには、linux起動時のオプション(grubの設定)を変更します。
「/etc/default/grub」ファイルを開き、赤字部分を追記します。
GRUB_TIMEOUT=5
GRUB_DISTRIBUTOR="$(sed 's, release .*$,,g' /etc/system-release)"
GRUB_DEFAULT=saved
GRUB_DISABLE_SUBMENU=true
GRUB_TERMINAL_OUTPUT="console"
GRUB_CMDLINE_LINUX="crashkernel=auto resume=/dev/mapper/cl-swap rd.lvm.lv=cl/root rd.lvm.lv=cl/swap rhgb quiet intel_iommu=on"
GRUB_DISABLE_RECOVERY="true"
GRUB_ENABLE_BLSCFG=true
その後、実際に、grub用の設定ファイルを生成します（昔は直接手動で編集していましたが、今の時代はこういう手順を踏むらしい・・・）。
以下のコマンドは、UEFIを使って起動させている場合のケースです（今の時代は、特に理由が無い限りUEFIだと思います。BIOSから起動させている場合は、パスの指定が「/boot/grub2/grub.cfg」になるらしい）。
ちなみにgrub.cfgファイルを「/boot/efi/EFI/centos/grub.cfg」に出力させていますが、これはCentOSの場合で、RHELの場合は「/boot/efi/EFI/redhat/grub.cfg」になるので注意。
[root@localhost default]# grub2-mkconfig -o /boot/efi/EFI/centos/grub.cfg Generating grub configuration file ... Adding boot menu entry for EFI firmware configuration done
これでgrubの設定が終わったので、OSを「reboot」コマンドで再起動させます。
その後、改めて「virt-host-validate」を実行すると、以下のように「成功」となっているはずです。
[root@localhost ~]# virt-host-validate QEMU: 確認中 for hardware virtualization : 成功 QEMU: 確認中 if device /dev/kvm exists : 成功 QEMU: 確認中 if device /dev/kvm is accessible : 成功 QEMU: 確認中 if device /dev/vhost-net exists : 成功 QEMU: 確認中 if device /dev/net/tun exists : 成功 QEMU: 確認中 for cgroup 'cpu' controller support : 成功 QEMU: 確認中 for cgroup 'cpuacct' controller support : 成功 QEMU: 確認中 for cgroup 'cpuset' controller support : 成功 QEMU: 確認中 for cgroup 'memory' controller support : 成功 QEMU: 確認中 for cgroup 'devices' controller support : 成功 QEMU: 確認中 for cgroup 'blkio' controller support : 成功 QEMU: 確認中 for device assignment IOMMU support : 成功 QEMU: 確認中 if IOMMU is enabled by kernel : 成功 QEMU: 確認中 for secure guest support : 警告 (Unknown if this platform has Secure Guest support)
仮想化環境のネットワークについて
ここでは手順ではなく、仮想化のホストとゲストOSの通信ってどうなってるの？という話を、調べてみて分かったことなどを書いていきます。
libvirtのインストール直後の状態
CentOSに、仮想化パッケージをインストールすると、自動的に「virbr0」というブリッジが作成されます（ipconfigコマンドで確認できる）。
（※libvirtdが起動したタイミングで自動で作成している気がする。少なくとも、「/etc/sysconfig/network-scripts/」の中には、ブリッジの設定ファイルは無い。）
「nmcli device status」で、デバイス一覧を表示させると「virbr0」「virbr0-nic」が勝手に作られている(「virbr0-nic」が何なのかは知らない)。
[root@localhost ~]# nmcli device status DEVICE TYPE STATE CONNECTION enp3s0 ethernet 接続済み System enp3s0 virbr0 bridge 接続済み (外部) virbr0 lo loopback 管理無し -- virbr0-nic tun 管理無し --
そして、さらには、iptablesの一覧を見ると、自動でLIBVIRT・・・というのが追加されている。
そもそも、libvirt（仮想環境を作るための基盤ライブラリ）は、iptablesの設定を裏でいじくるので、それを知らずにiptablesの設定を自分で消したり変更したりすると、場合によっては仮想マシンのネットワーク通信ができなくなるので要注意。
なので、iptablesの設定を変更する前に、今ある設定をチェックして、矛盾が無いように設定しないといけない（まぁ、ほとんどの場合、気にしなくても大丈夫でしょうけど）。
[root@localhost ~]# iptables -L Chain INPUT (policy ACCEPT) target prot opt source destination LIBVIRT_INP all -- anywhere anywhere Chain FORWARD (policy ACCEPT) target prot opt source destination LIBVIRT_FWX all -- anywhere anywhere LIBVIRT_FWI all -- anywhere anywhere LIBVIRT_FWO all -- anywhere anywhere Chain OUTPUT (policy ACCEPT) target prot opt source destination LIBVIRT_OUT all -- anywhere anywhere Chain LIBVIRT_INP (1 references) target prot opt source destination ACCEPT udp -- anywhere anywhere udp dpt:domain ACCEPT tcp -- anywhere anywhere tcp dpt:domain ACCEPT udp -- anywhere anywhere udp dpt:bootps ACCEPT tcp -- anywhere anywhere tcp dpt:bootps Chain LIBVIRT_OUT (1 references) target prot opt source destination ACCEPT udp -- anywhere anywhere udp dpt:domain ACCEPT tcp -- anywhere anywhere tcp dpt:domain ACCEPT udp -- anywhere anywhere udp dpt:bootpc ACCEPT tcp -- anywhere anywhere tcp dpt:bootpc Chain LIBVIRT_FWO (1 references) target prot opt source destination ACCEPT all -- 192.168.122.0/24 anywhere REJECT all -- anywhere anywhere reject-with icmp-port-unreachable Chain LIBVIRT_FWI (1 references) target prot opt source destination ACCEPT all -- anywhere 192.168.122.0/24 ctstate RELATED,ESTABLISHED REJECT all -- anywhere anywhere reject-with icmp-port-unreachable Chain LIBVIRT_FWX (1 references) target prot opt source destination ACCEPT all -- anywhere anywhere
virbr0という名前でブリッジが自動的に追加されていて、IPアドレスが192.168.122.0になっている。
そして、このデフォルトのvirbr0を使うと、ゲストOSから外部ネットワークには接続できるけど、外の人がゲストOSにアクセスできない（NATのように外と中のIPアドレスを1:1で変換しないので）。
私がやりたいことは、外のネットワークからゲストOSにアクセスすることなので、このままでは使えない。
そのため、別途ブリッジを新規に作成し、それを介して外からゲストOSにアクセスできるように設定を行います（動作モードがいくつかありますが、ここでは「ブリッジモード」のみを取り扱います）
参照 → 13.5. 仮想マシンのネットワーク接続の種類（https://access.redhat.com/documentation/ja-jp/red_hat_enterprise_linux/8/pdf/configuring_and_managing_virtualization/red_hat_enterprise_linux-8-configuring_and_managing_virtualization-ja-jp.pdf）
ネットワークの定義について、お役立ちコマンドをいくつか・・・。
「virsh net-list --all」 → ネットワークの一覧を表示（デフォルトでは「default」というネットワークが定義されています）。
「virsh net-info default」 → 「default」の情報を表示。
「virsh net-dumpxml default」 → 「default」の定義情報を表示。
以下が各コマンドの実行結果ですが、「default」というネットワークが作成されています。
この設定値は「/etc/libvirt/qemu/networks/default.xml」にかいてあります。
[root@localhost ~]# virsh net-list --all
名前 状態 自動起動 永続
---------------------------------------------
default 動作中 はい (yes) はい (yes)
[root@localhost ~]# virsh net-info default
名前: default
UUID: bef530f1-68e1-4752-966f-2834cbdc80e7
起動中: はい (yes)
永続: はい (yes)
自動起動: はい (yes)
ブリッジ: virbr0
[root@localhost ~]# virsh net-dumpxml default
<network>
<name>default</name>
<uuid>bef530f1-68e1-4752-966f-2834cbdc80e7</uuid>
<forward mode='nat'>
<nat>
<port start='1024' end='65535'/>
</nat>
</forward>
<bridge name='virbr0' stp='on' delay='0'/>
<mac address='52:54:00:42:7b:67'/>
<ip address='192.168.122.1' netmask='255.255.255.0'>
<dhcp>
<range start='192.168.122.2' end='192.168.122.254'/>
</dhcp>
</ip>
</network>
virbr0が作られないようにする
デフォルトで作成される「virbr0」を消したくなる時があります。
ただ、これは仮想化ホスト場合と、仮想化を使わない普通のOSやゲストOSの場合で対応方法が違ってきます。
まず、仮想化を使わない普通のOSやゲストOSの場合は、単純です。
libvirtが起動するときに、自動的に「virbr0」を作成するので、起動させなければよいだけです。
（libvirtは、OSインストール時に指定するグループの設定次第ではインストールされてしまうみたいです。ミニマムの場合はインストールされないっぽいです）
「systemctl disable libvirtd」でOS起動時のサービス起動を中止し、OS再起動すれば、消えているはず。
仮想化ホストの場合は、以下の方法で、消すます（正確には、非活性化し、OS起動時にも自動起動しないように設定するだけです）。
virbr0を消すとiptablesに設定されていたルールも自動で消えてなくなります。
対応方法としては、デフォルトで作成される仮想ネットワーク「default」を無効します。
その結果「virbr0」もなくなります。
以下のコマンドを実行すると「/etc/libvirt/qemu/networks/autostart/default.xml」が削除されます。
そのため、OS起動後も、virbr0が自動的に作成されることがなくなります。
virbr0の設定ファイル自体は「/etc/libvirt/qemu/networks/default.xml」に残っています。
[root@localhost ~]# virsh net-list --all ←現在の仮想環境のネットワークを一覧表示する 名前 状態 自動起動 永続 --------------------------------------------- default 動作中 はい (yes) はい (yes) [root@localhost network-scripts]# virsh net-dumpxml default ←defaultの詳細を表示 <network> <name>default</name> <uuid>bef530f1-68e1-4752-966f-2834cbdc80e7</uuid> <forward mode='nat'> <nat> <port start='1024' end='65535'/> </nat> </forward> <bridge name='virbr0' stp='on' delay='0'/> <mac address='52:54:00:42:7b:67'/> <ip address='192.168.122.1' netmask='255.255.255.0'> <dhcp> <range start='192.168.122.2' end='192.168.122.254'/> </dhcp> </ip> </network> [root@localhost ~]# virsh net-destroy default ←現在有効になっている「default」という仮想ネットワークを削除 ネットワーク default は強制停止されました [root@localhost ~]# virsh net-autostart --network default --disable ←「default」という仮想ネットワークをOS起動後、自動起動しないようにする ネットワーク default の自動起動設定が解除されました [root@localhost ~]# virsh net-list ←「default」を消したので、何も表示されていない 名前 状態 自動起動 永続 -------------------------------- [root@localhost network-scripts]#

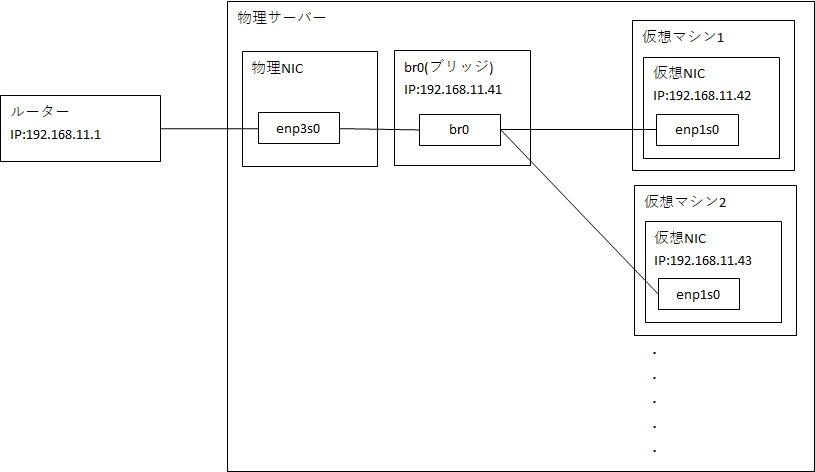

これから作成するネットワーク構成について
上記のようなイメージの構成を作ろうと思います。
192.168.11.0/24のネットワーク上に、物理サーバーが1台あり、そのサーバーにはNIC（enp3s0）が1つあります。
Linux上にてブリッジを1つ「br0」を作成します。
そのbr0と、各仮想マシンとを接続します。
この構成にしておけば、外部のPCから「192.168.11.42」などで「仮想マシン1」にアクセスできます（デフォルトで作成されるvirbr0は、外から接続しようとしても出来ない設定になっている・・・らしい）。
ゲストOSがが外部ネットワークと通信できるようにブリッジを作成する
こちらに書いたようなイメージのネットワークを作成します。
「br0」というブリッジを作成します。
このサーバーにはデバイス名が「enp3s0」という名のNICがあります。
今までは、このNICを使って通信をしていましたが、これから、ブリッジを介して接続するように設定をおこないます。
なので、ブリッジに「192.168.11.41」というIPアドレスなどのネットワーク設定値をセットし、slaveに「enp3s0」を設定します。
[root@localhost ~]# nmcli con add type bridge con-name br0 ifname br0 ←コネクション名「br0」、インターフェイス名「br0」という名前でブリッジ作成 接続 'br0' (fe7cd7a1-3e00-495c-9598-a433dd222cac) が正常に追加されました。 [root@localhost ~]# nmcli con mod br0 ipv4.method manual ipv4.addresses "192.168.11.41/24" ipv4.gateway "192.168.11.1" ipv4.dns "192.168.11.1" ←「br0」にネットワークの設定を行う [root@localhost ~]# nmcli con add type bridge-slave ifname enp3s0 master br0 ←「br0」に、物理NIC「enp3s0」を追加する 接続 'bridge-slave-enp3s0' (2a94fc21-7031-40b0-bdcf-dfad7a27db98) が正常に追加されました。 [root@localhost ~]# nmcli con show ←現在のコネクションの定義情報を表示する NAME UUID TYPE DEVICE br0 fe7cd7a1-3e00-495c-9598-a433dd222cac bridge br0 System enp3s0 63aa2036-8665-f54d-9a92-c3035bad03f7 ethernet enp3s0 virbr0 1fda0808-2281-4d9f-8c13-808fbd906328 bridge virbr0 bridge-slave-enp3s0 2a94fc21-7031-40b0-bdcf-dfad7a27db98 ethernet --
上記の設定まで終わったら、次に「br0」の接続を有効にします。
その後、「br0」を有効にしたら、今まで使用していたコネクション名「System enp3s0」（デバイス名は「enp3s0」）を削除します。
※SSHで接続して作業している場合、コマンド実行後、SSHの接続が切れるます。もしかしたら、先に「nmcli con del "System enp3s0"」やっておかないと、SSHで接続できないかも？
[root@localhost ~]# nmcli con up br0 ←「br0」を有効にする 接続が正常にアクティベートされました (master waiting for slaves) (D-Bus アクティブパス: /org/freedesktop/NetworkManager/ActiveConnection/7) [admin@localhost ~]$ nmcli con show ←現在のコネクションの定義情報を表示する NAME UUID TYPE DEVICE System enp3s0 63aa2036-8665-f54d-9a92-c3035bad03f7 ethernet enp3s0 br0 fe7cd7a1-3e00-495c-9598-a433dd222cac bridge br0 virbr0 1fda0808-2281-4d9f-8c13-808fbd906328 bridge virbr0 bridge-slave-enp3s0 2a94fc21-7031-40b0-bdcf-dfad7a27db98 ethernet -- [admin@localhost ~]$ nmcli con del "System enp3s0" ←「System enp3s0」のコネクションは不要なので削除する 接続 'System enp3s0' (63aa2036-8665-f54d-9a92-c3035bad03f7) が正常に削除されました。
上記コマンドを実行し終わると「/etc/sysconfig/network-scripts/」の中も変化します。
「ifcfg-br0」「ifcfg-bridge-slave-enp3s0」というファイルだけとなり、さきほど削除したコネクション名「System enp3s0」の設定ファイル「ifcfg-enp3s0」は消えています。
s
ストレージプールの作成
仮想ホストを作れば、自動で作られるらしいですが、よくわからないので、とりあえず手動で作成します。
これは、単純にゲストOSなどを格納するストレージ領域を定義するものです。
ハードディスクのパーティーションや、iSCSIの領域などを、ストレージプールとして設定できます。
指定したディレクトリをストレージプールとしても設定できます。
今回は、指定したディレクトリをストレージプールとして設定します。
ストレージプールの定義を何もしていない状態だと、以下のように、何も表示されません。
これからストレージプールを1個追加してみます。
[root@localhost ~]# virsh pool-list --all 名前 状態 自動起動 -------------------------
まずは、ディレクトリを用意します。
ディレクトリはどこでもよいのですが、今回は「/virt」というディレクトリを用意しました。
次に、ストレージプールの定義情報を記載したxmlファイルを作成します。
ディレクトリをストレージプールとして指定する場合、以下の設定ファイルを記載します。
これは、コマンドを実行した後には削除してOKなので、どこか適当なところに作ります。
<pool type='dir'>
<name>pool1</name>
<target>
<path>/virt</path>
</target>
</pool>
上記の内容を「~/storagePool.xml」として作成しました。
以下の操作で「pool1」というストレージプールを作成します。
コマンドを実行し終わったら「storagePool.xml」は削除してしまってOKです。
そして、libvirt起動時に自動的にpool1のストレージプールを有効にする設定を行います。
[root@localhost ~]# virsh pool-define ~/storagePool.xml ←先ほど作成したxmlの設定でストレージプールを作成 プール pool1 が /root/storagePool.xml から定義されました [root@localhost ~]# virsh pool-list --all ←作成できたか確認 名前 状態 自動起動 --------------------------------- pool1 停止状態 いいえ (no) [root@localhost ~]# virsh pool-start pool1 ←停止状態なので、起動する エラー: プール pool1 の起動に失敗しました ←なぜか起動中なのでエラーと言われる。 エラー: 要求された操作は有効ではありません: ストレージプール 'pool1' はすでに動作中です [root@localhost ~]# virsh pool-list --all ←とりあえず動作中となったので、上記エラーは無視する 名前 状態 自動起動 ------------------------------- pool1 動作中 いいえ (no) [root@localhost ~]# virsh pool-autostart pool1 ←libvirt起動時に自動的にpool1も有効になるように設定 プール pool1 が自動起動としてマークされました [root@localhost ~]# virsh pool-list --all ←これで、プールとして使える状態＆自動起動もONになった 名前 状態 自動起動 ------------------------------ pool1 動作中 はい (yes) [root@localhost /]# virsh pool-info pool1 ←プールの情報を表示してみる 名前: pool1 UUID: be2b0301-5a64-446e-8a9f-949ab7ff7684 状態: 実行中 永続: はい (yes) 自動起動: はい (yes) 容量: 823.89 GiB 割り当て: 5.78 GiB 利用可能: 818.10 GiB [root@localhost /]# virsh pool-list --all --details ←このコマンドが一番見やすいかも 名前 状態 自動起動 永続 容量 割り当て 利用可能 -------------------------------------------------------------------------------- pool1 実行中 はい (yes) はい (yes) 823.89 GiB 5.78 GiB 818.11 GiB
おまけとして、ふと、作成済みのストレージプールってどんな設定で作ったのかを知りたくなる時があります。
ストレージプールの設定値は「/etc/libvirt/storage/」ディレクトリの中に保存されます。
先ほど作成したpool1は、「/etc/libvirt/storage/pool1.xml」に作成されており、内容は以下の通りです。
[root@localhost ~]# cat /etc/libvirt/storage/pool1.xml
<!--
WARNING: THIS IS AN AUTO-GENERATED FILE. CHANGES TO IT ARE LIKELY TO BE
OVERWRITTEN AND LOST. Changes to this xml configuration should be made using:
virsh pool-edit pool1
or other application using the libvirt API.
-->
<pool type='dir'>
<name>pool1</name>
<uuid>be2b0301-5a64-446e-8a9f-949ab7ff7684</uuid>
<capacity unit='bytes'>0</capacity>
<allocation unit='bytes'>0</allocation>
<available unit='bytes'>0</available>
<source>
</source>
<target>
<path>/virt</path>
</target>
</pool>
仮想マシンの作成
まず、インストールしたいOSのisoイメージを用意します。
CentOS8のisoイメージを用意し、「/userdata/iso/CentOS-8.4.2105-x86_64-dvd1.iso」に保存しているとします。
virt-installというコマンドを使うことで、OSのインストールが可能です。
色々とオプションを指定が必要ですが、ひとまず、具体的なコマンドとしては、以下の通りです。
virt-install \ --name testGuest1\ --memory 2048\ --vcpu 2\ --graphics none\ --disk pool=pool1,size=10,format=qcow2\ --network bridge=br0\ --location /userdata/iso/CentOS-8.4.2105-x86_64-dvd1.iso\ --os-type=linux\ --os-variant centos8\ --extra-args "console=tty0 console=ttyS0,115200n8"
各オプションの説明を以下に記載します。
| オプション | 説明 |
| name | 仮想環境の名前です。管理する際、これが識別子になります。 |
| memory | 仮想環境に割り当てるメモリ量（2048MB）。 |
| vcpu | 仮想環境に割り当てるCPUの数(2CPU)。 |
| graphics | GUIを使うかどうか。使わないのでnoneを指定しています。 |
| disk |
ストレージの設定です。 こちらで作成済のストレージプール「pool1」の中に、10GBのファイルを作成し、それを仮想環境のストレージとします。 このファイルのフォーマットは、qcow2という形式に指定しています（rawにも設定可能。パフォーマンスはこちらの方が良いらしいけど、qcow2のほうが便利なのでこちらを指定します）。 |
| network | こちらで作成したブリッジ「br0」と接続するように指定しています。 |
| os-type | OSの種別を指定します。CentOSなのでlinuxを指定。 |
| os-variant |
「osinfo-query os」というコマンドを実行すると、OSの一覧が表示されます。 この中からインストールするOSの名前を拾ってきて指定します。 「centos8」をを指定します（今回は、CentOS 8なので、上記コマンドの実行結果からCentOSでgrepをかけると、指定する値がみつかります）。 |
| extra-args |
「console=tty0 console=ttyS0,115200n8」のオプション指定をしないと、コマンド実行後、OSのインストール画面がいつまでたっても表示されません。 今表示しているコンソールに、仮想マシンのコンソールを表示させるようにします。 |
上記で記載したvirt-installコマンドを実行すると、OSのインストールウィザードが始まります。
上記でGUIを使わない設定なので、コンソールから設定していく感じになります。
昔ながらのCUIでのインストールです。
操作にクセがありますが、見れば分かるレベルなので、説明は割愛・。
Windowsの場合、どうするのかやったことないので、不明・・・。
仮想マシンを管理するコマンドたち
基本的に、仮想環境のコントロールは、「virsh」コマンドにオプションを指定することで、制御できるようになっています。
基本的なコマンドを以下にまとめます。
コマンドの中に「XXXXX」という表記が出てきますが、これは仮想マシンの名前です。
ちなみに、teratermでSSH接続して、サーバーの操作を行う際、仮想環境を起動し、その仮想環境のコンソールに接続したい場合があります。
その場合、以下のコマンドを実行することで、コンソールを仮想環境のものに切り替えることができます（以下のコマンドでは「testGurst1」という仮想環境にコンソールを切り替えています）。
virsh console testGuest1
そして、元々のコンソールに戻るときは「Ctrl + ]」を押すことで、戻ります。
| コマンド | 説明 |
| virsh list --all | 仮想環境の一覧を表示する。 |
| virsh start XXXXX | 仮想マシンを起動します。 |
| virsh shutdown XXXXX | 仮想マシンをシャットダウンします。 |
| virsh destroy XXXXX |
仮想マシンを強制的に終了させます。 仮想マシンがハングアップした場合など、どうしようもなくなった時にだけ使用するコマンドです。 |
| virsh undefine XXXXX --remove-all-storage |
仮想マシンの環境を削除します。 「--remove-all-storage」オプションをつけることで、仮想マシンが使っていたストレージファイルも一緒に削除されます。 |
| virsh pool-list --all | ストレージプールのリストを表示します。 |
| virsh vol-list (プール名) | (プール名)で指定した、ストレージプールに登録されているファイルの一覧を表示します。 |
| virsh pool-destroy (プール名) | (プール名)で指定した、ストレージプールを停止状態にします。 |
| virsh pool-undefine (プール名) | (プール名)で指定した、ストレージプールを削除します。 |
仮想マシンのテンプレート
環境を1つや2つ作るなら、毎回インストールして1個づつ設定すればよいですが、これが10個とかになると、さすがに大変です・・・。
ということで、1つテンプレートとして作っておいて、これをコピペすることで、環境を素早く構築できるようにします。
テンプレートを使うと、何から何まで自動化できるかというと、残念ながらそうでもありません。
固定IPアドレスの設定などは、手動で行う必要があります（何か別の方法を使えばできるかもしれませんが）。
手順としては
・テンプレートとして使用する仮想マシンを作成
・その仮想マシンで、「dnf update」を実行したり、必要なソフトウェアのインストール
・仮想マシンをシャットダウン。
・環境依存の設定値などの削除をしてくれる「virt-sysprep」というツールを使い、仮想マシンのイメージに対し実行
・テンプレートから、新しい仮想マシンを作成
といった流れです。
仮想マシンテンプレートを作って、そのテンプレートから環境を作ってみたいと思います。
まずは、必要なコマンドを、以下のコマンドでインストールしておきます。
dnf install /usr/bin/virt-sysprep
仮想マシンの作成の手順で、仮想マシンを作成し、その環境へログインします。
「dnf update」など必要なアップデートや、どの環境でも使用するソフトウェアをインストールします。
環境固有の情報をクリアしてくれるコマンド「virt-sysprep」で、いくつか消えてくれないものがあるっぽい？
https://access.redhat.com/documentation/ja-jp/red_hat_enterprise_linux/7/html/virtualization_deployment_and_administration_guide/cloning_virtual_machines
を参考に、手動で消すこととします。
（細かい検証はしていないので、もしかしたら消えてくれるかも？少なくとも、ifcfg-enp1s0の情報は消えてくれなかった）
まず、/etc/udev/rules.d/70-persistent-net.rulesを削除(/etc/sysconfig/network-scripts/ifcfg-ethXの採番ルールの設定値らしい)。
rm -f /etc/udev/rules.d/70-persistent-net.rules
そして「/etc/sysconfig/network-scripts/ifcfg-enp1s0」を、内容を全部消して、以下の2行だけ記載しておきます。
DEVICE=enp1s0 ONBOOT=yes
sshの鍵情報を、以下のコマンドで削除する。
rm -rf /etc/ssh/ssh_host_*
その後、仮想マシンをシャットダウンします。
仮想マシンのディスクが「/virt/centos8Template.qcow2」に作成されているとします。
まずは、検証用としてオリジナルを「/virt/centos8Template_tmp.qcow2」として、コピーして保存しておきます（これは、以下の作業が終わったら消してOK）。
cp /virt/centos8Template.qcow2 /virt/centos8Template_tmp.qcow2
仮想マシンの一覧を表示します。
さきほどテンプレート用に環境を設定した仮想マシンは「centos8Template」という名前です。
[root@miranda ~]# virsh list --all Id 名前 状態 -------------------------------------- - centos8Template シャットオフ
テンプレートとして使用する仮想マシンに対し、固有の情報を削除する「virt-sysprep」を実行します。
virt-sysprep -d centos8Template
しばらくすると、処理が終わります。
これで「centos8Template.qcow2」は、固有の情報が削除され、テンプレートとして使用できるようになっている状態です。
以下の作業は不要ですが、「virt-sysprep」を実行する前後で、何が変更されているのかdiffを見ることができます。
（この作業が終わったら、上記作業でコピペして作成した「centos8Template_tmp.qcow2」は不要なので削除してしまってOK）
virt-diff -a /virt/centos8Template.qcow2 -A /virt/centos8Template_tmp.qcow2
これで、テンプレートとなるファイルの作成が完了しました。
次に、テンプレートを使って、仮想マシンを作成してみます。
以下のコマンドを実行します。
「--name」で指定しているのは、新しい仮想マシンの名前です。
「--auto-clone」のオプションを指定することで、テンプレートがあるディレクトリと同じディレクトリに、仮想マシンと同じ名前のファイル名が作成されます。
virt-clone --original centos8Template --name newGuest1 --auto-clone
再度、仮想マシンの一覧を表示するコマンドを実行すると、「newGuest1」が追加されていることが分かります。
[root@miranda ~]# virsh list --all Id 名前 状態 -------------------------------------- - centos8Template シャットオフ - newGuest1 シャットオフ
「virsh start newGuest」とコマンドを実行すれば、「newGuest1」が起動します。
テンプレートの作り方がまずいのか、１点修正したいところがあります。
仮想マシンにログインし、コネクション名を表示してみると、「System enp1s0」と頭に「System」とつくようになっちゃってました。
[root@localhost ~]# nmcli connection NAME UUID TYPE DEVICE System enp1s0 c0ab6b8c-0eac-a1b4-1c47-efe4b2d1191f ethernet enp1s0 [root@localhost ~]# nmcli device DEVICE TYPE STATE CONNECTION enp1s0 ethernet connected System enp1s0
ここままでもよいですが、デバイス名とコネクション名を同じにしておくと、テスト環境などでは便利なので同じにしたいため、以下のコマンドを実行し、コネクション名を「enp1s0」に修正します。
以下のコマンドで修正可能です。
[root@localhost ~]# nmcli connection ←コネクションの一覧を表示（コネクションのUUIDを表示させる） NAME UUID TYPE DEVICE System enp1s0 c0ab6b8c-0eac-a1b4-1c47-efe4b2d1191f ethernet enp1s0 [root@localhost ~]#nmcli con mod c0ab6b8c-0eac-a1b4-1c47-efe4b2d1191f connection.id enp1s0 ←enp1s0のUUIDを指定し、コネクション名を「enp1s0」に修正する [root@localhost ~]# nmcli connection ←コネクション名が修正されたか確認のため、コネクションを一覧表示 NAME UUID TYPE DEVICE enp1s0 c0ab6b8c-0eac-a1b4-1c47-efe4b2d1191f ethernet enp1s0
